技術簡介

面向MEMS、CIS等傳感器需求，在晶圓背面打通TSV孔并實現互連，可以在不改變現有晶圓結構情況下，實現三維堆疊。本案例用于CT的X射線光子計數器，代替原先的打線方案后，單顆芯片面積減小20%，可以提高探測器陣列密度，提升圖像質量。

技術指標

1.單顆芯片尺寸：8mm×8mm；

2.TSV尺寸：60×100μm；

3.最高工作電壓：30V。

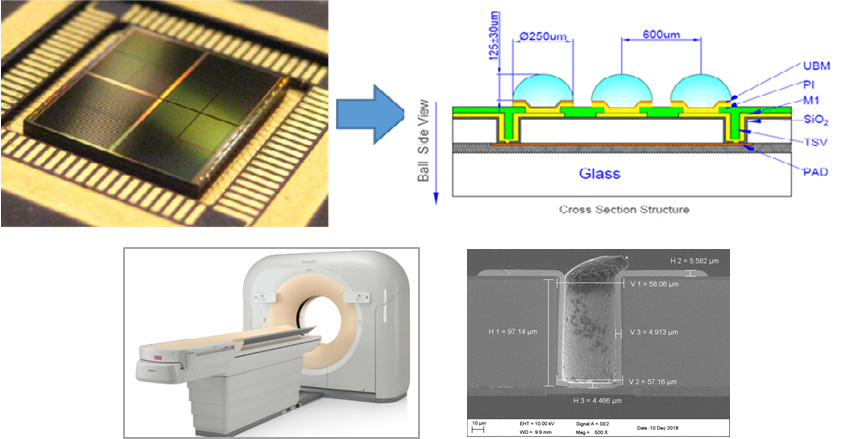

成果圖示
