建立新市場：超高密度（UHD）扇出

　　扇出(FO)封裝正滲透到更高端的I/O密度（密度遠高于18 /mm2）以及更精細的 RDL（L/S遠小于5/5μm）。隨著新技術和新產品的大量涌現，行業參與者很難細分市場。因此，在2020年的報告中， Yole將扇出封裝市場劃分為超高密度扇出、高密度扇出和核心扇出。這將幫助讀者理解并作出明智的戰略決策，在個別市場類別中獲得競爭優勢；還將幫助行業參與者了解每個細分市場的需求。

　　在2019年，臺積電作為具有高端封裝能力的領先代工廠，已經在N16 SOC（L/S＜2/2 μm，1.5X reticle）工藝平臺上進行inFO_oS量產，推測是聯發科的產品。inFO_oS在2018年開始投產。臺積電的投資組合多樣化，正轉向先進封裝。例如，臺積電正通過兩項與眾不同的業務創造價值。它生產前道的芯片，同時捆綁先進封裝，領先其前道的競爭對手。在封裝領域，臺積電是一家優質OSAT；但它的前道晶圓廠表現更為優異，擁有業界領先的工藝節點。臺積電現在開始同時作為OSAT運作，以******化其前道晶圓廠的利潤。

　　超高密度扇出作為一種性價比優于2.5D轉接板的高端封裝解決方案，將獲得全新的高性能計算(HPC)產品的青睞。目前已有三家公司與多家客戶開始進行超高密度扇出的認證，并把這放進了各自的發展路線圖，包括領先的IDM三星電子、專注于存儲封裝的FOPLP供應商PTI、以及中國領先的OSAT長電。三星電子已著手開發L/S 2/2μm的FOWLP。PTI的目標是開發精細線路的大芯片FOPLP。

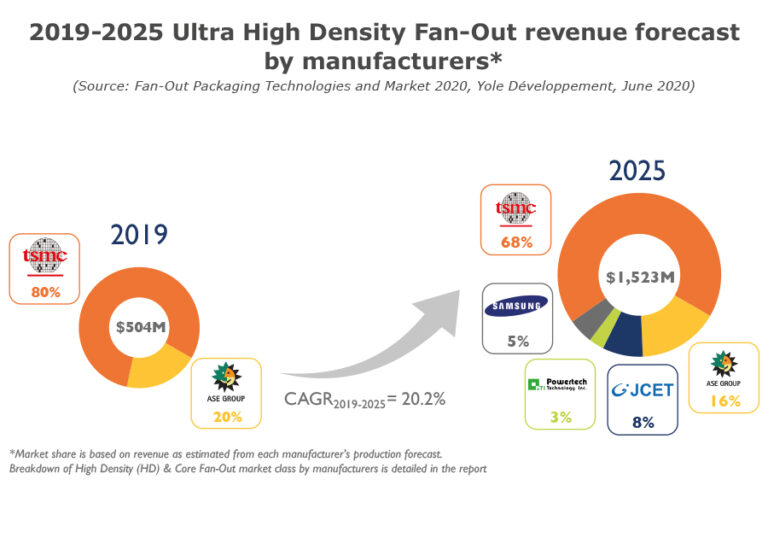

2019-2025 UHD FO市場規模預測

　　高密度扇出仍是臺積電和三星之間的競爭

　　2018年，三星機電（SEMCO）的FOPLP工藝對扇出封裝市場產生了積極影響。三星智能手表采用HD FOPLP是一個重要的里程碑。目前，高密度扇出僅由蘋果APE驅動，使用的是臺積電的inFO_PoP平臺。另一方面，YOLE預測三星將在其豪華和高端智能手機中采用HD FOPLP。因此，預計2025年，三星可實現21%的高密度扇出市場份額。

　　三星電子正通過加強半導體制造和封裝之間的協同作用，參與這場競爭。收購三星機電的FOPLP技術，就是強有力的證據，這是提高產量、獲得前道和封裝解決方案更多技術突破的一種嘗試。同樣重要的是，三星電子現在的模式與臺積電相同。它能夠為蘋果提供APE前道 封裝解決方案。蘋果與臺積電的合約到期是三星奪回市場份額的絕佳機會。雖然三星的智能手表中采用了自有的基于高密度扇出的FOPLP技術，但產量較低，成本比預期高。三星應該有資源和能力在適當的時間達到預期的成本，但能否在盡可能短的時間內實現這一目標并在2020年提供一個有吸引力的解決方案才是關鍵，因為資格認證需要在2021年前啟動。三星電子能否在短期內將HVM能力提升到像臺積電那樣的低成本規模，仍是懸念。

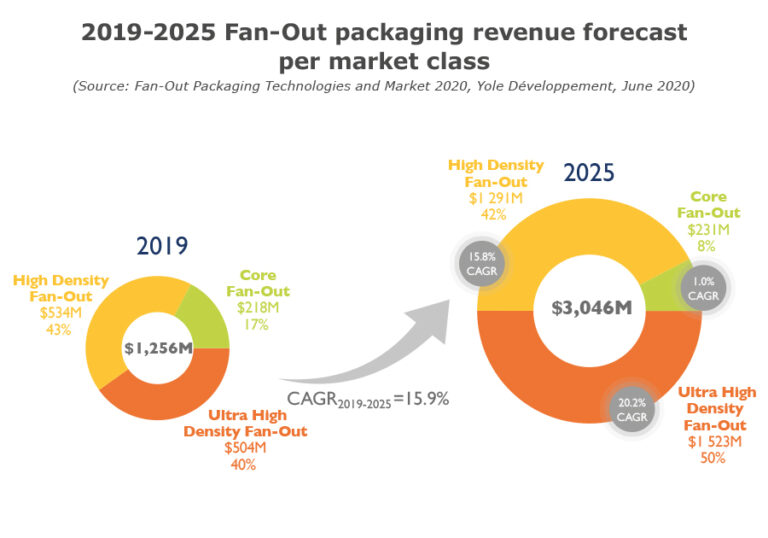

2019-2025扇出封裝市場規模預測

　　更多核心扇出技術涌現

　　目前核心扇出仍以eWLB為主，但M系列扇出晶圓級封裝技術正在興起。2020年2月，Deca成為一家獨立的技術開發和授權公司，專注于M系列扇出和自適應圖案化技術。

　　據了解，日月光之所以獲得高通的業務，是因為其擁有來自Deca的M系列技術授權。此外，日月光針對數據中心應用，已經基于內部技術FOCoS（Fan-Out Chip on Substrate）開始生產，這給核心扇出市場帶來了更多的關注。

2019年，Nepes收購了Deca在菲律賓的扇出制造業務，并孵化了一家名為Nepes Laweh的扇出封裝子公司。此外，奕斯偉一直在積極建設其FOPLP工廠，預計2021年起為國內客戶進行小批量生產。

　　長電科技非常重視海思。事實上，國內已經建造了一條高密度扇出線以支持海思的需求。長電新加坡曾經享受過高通的大訂單。盡管銷量不如從前，但長電新加坡吸引了許多新客戶。這些客戶都聚焦5G驅動的應用。長電科技多數業務得益于現有的核心電源管理集成電路(PMICs)；同時，也在認證2019年涌現的5G熱潮新應用。

扇出封裝的AIP應用

　　高頻運行是5G的一大挑戰。所有的封裝必須重新設計，以優化信號增益實現更高的頻率。據了解，1個毫米波5G iPhone需要3-4個AiP模塊。扇出封裝的封裝體更薄，將天線信號損失最小化。且不論版本，臺積電將提供至少一款inFO_AiP產品。故扇出封裝是追求時尚外觀的高端手機的AIP理想解決方案。據了解，蘋果的5G iPhone將使用“相控陣”天線，兩部分一起工作，形成一束無線電信號。不需要移動天線，就可以電子驅動波束到不同的方向。調制解調器芯片和天線模塊的緊密配合可保證該功能的正常運行。我們注意到毫米波本身并不新鮮，例如，汽車使用77GHz的毫米波雷達芯片，用于車道探測和其他安全功能，幾乎都采用扇出封裝，尤其豪華車。據了解，臺積電在這方面非常活躍，我們期待inFO AiP在2020年推出的蘋果5G iPhone和2021年推出的蘋果5G iPad中取得成功。

扇出封裝：AiP商業化路線圖

• 關于《Fan-Out Packaging Technologies and Market 2020》

　　扇出型市場穩定增長，2019年至2025年間的CAGR預計將為15.9%，且市值達到30億美元。移動與消費終端市場影響著扇出型封裝的整體趨勢。扇出市場出現了一個全新的市場，即超高密度扇出。就高密度扇出市場而言，仍是臺積電和三星之間的競爭。此外，該產業在核心扇出領域正涌現越來越多的技術。

本報告將分享相關廠商的市場份額、重大舉措以及新的商業化產品；還將分析產業鏈及最新技術和趨勢。
