繼首次在iPhone X正面引入面部識別的3D傳感模塊之后，蘋果公司又推出了背面帶激光雷達掃描器的iPad Pro。這個背面3D傳感模塊使用了首款具有像素連接的dToF CIS消費類產品。它支持蘋果增強現實開發者平臺ARkit 3.5。

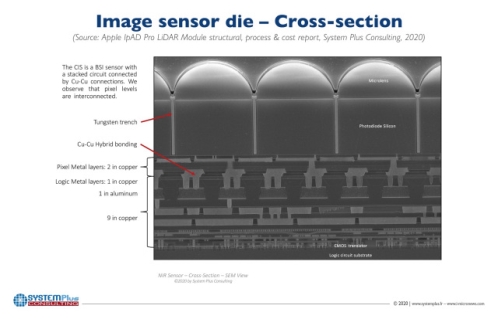

　　該3D傳感模塊包括索尼公司新一代具有SPAD陣列的近紅外CIS。該傳感器像素尺寸10μm和分辨率30000像素。近紅外CIS與邏輯晶圓采用混合直接鍵合互連技術實現像素內連接，這是索尼首次在ToF傳感器上采用3D堆疊技術。

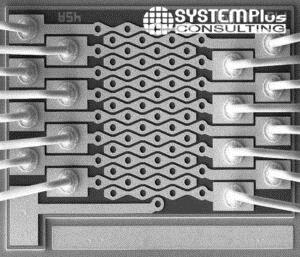

　　此外，蘋果新款iPad Pro激光雷達還集成了Lumentum的VCSEL芯片和德州儀器（TI）的VCSEL驅動芯片。Lumentum的激光器為多個電極分別連接到發射極陣列。它采用了一種名為“mesa contact”的新設計以增強晶圓探針測試。為了產生脈沖并驅動VCSEL的功率和波束形狀，發射器使用了德州儀器的驅動芯片，采用晶圓WLCSP五面成型。最后，還在VCSEL頂部組裝了Himax的DOE，形成點陣圖形。

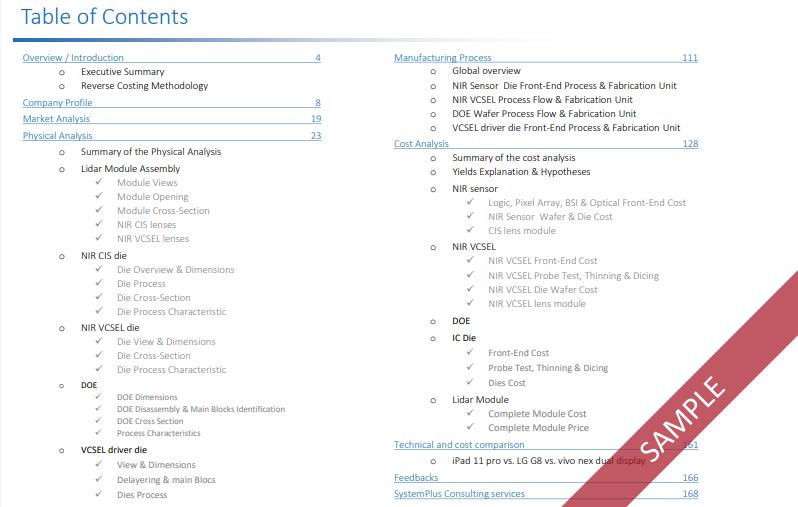

　　本報告包括了3D深度傳感系統的技術分析，以及系統成本及價格分析；還將同LG G8 ThinQ和Vivo Nex雙顯示器的背面3D傳感系統展開技術和成本對比。

• 關于《Apple iPad Pro LiDAR Module




• 相關報告

　　Samsung Galaxy Note 10  3D Time of Flight Depth Sensing Camera Module

　　Sony’s 3D Time-of-Flight Depth Sensing Camera Module

　　Huawei’s 3D Depth Sensing System, 3D Camera, Flood Illuminator and DOT projector in the Mate 20 Pro

　　STMicroelectronics’ Near Infrared Camera Sensor in the Apple iPhone X

　　Apple iPhone X – Infrared Dot Projector

　　Orbbec’s Front 3D Depth Sensing System in the Oppo Find X

　　Status of the Camera Module Industry 2019 – Focus on Wafer Level Optics

　　3D Imaging & Sensing 2020

　　Status of the CMOS Image Sensor Industry 2019

　　VCSELs – Technology, Industry and Market Trends 2019

• 購買方式

　　如需樣刊或購買報告，請聯系華進戰略部：0510-66679351 Xiaoyunzhang@ncap-cn.com

　　以上圖文譯自Yole Développement的Apple iPad Pro LiDAR Module，

　　原文請參考：https://www.i-micronews.com/products/apple-ipad-pro-lidar-module/
